试题六I、土建工程【背景资料】某钢筋混凝土框架结构建筑，总层数三层，首层建筑平面图、柱及基础梁布置图、框架梁结构图、独立柱基础图见图 6-Ⅰ-...

作者: rantiku 人气: - 评论: 0

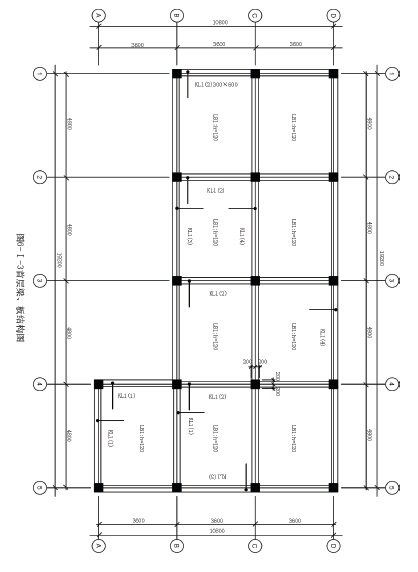

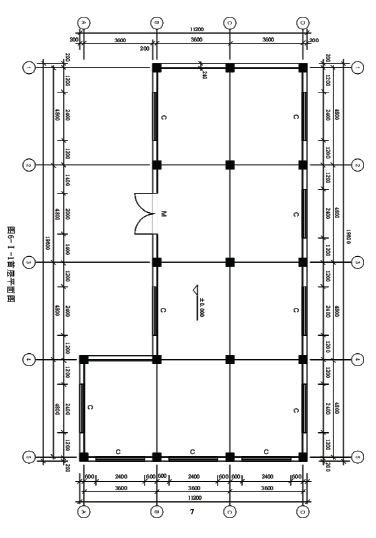

问题试题六I、土建工程【背景资料】某钢筋混凝土框架结构建筑，总层数三层，首层建筑平面图、柱及基础梁布置图、框架梁结构图、独立柱基础图见图 6-Ⅰ-1、6-Ⅰ-2、6-Ⅰ-3、6-Ⅰ-4 所示。首层板顶结构标高为 3.6m，外墙为 240mm 厚空心砖填充墙，M7.5 混合砂浆砌筑。M 为 2000mm*3000mm 的塑钢平开门；C 为 2400mm*1500mm 的铝合金推拉窗；窗台高 600mm。窗洞口上设钢筋混凝土过梁，截面为 240mm*180mm，过梁两端各伸出洞边 250mm。梁、板、柱的混凝土均采用 C30 商品砼，垫层采用 C10 商品砼。水泥砂浆地面。内墙面 20mm 厚 1:2.5 水泥砂浆抹面。天棚吊顶为轻钢龙骨矿棉板平面天棚，U 型轻钢龙骨中距为 450mm*450mm，面层为矿棉吸声板，吊顶底距离地面 2.8m。

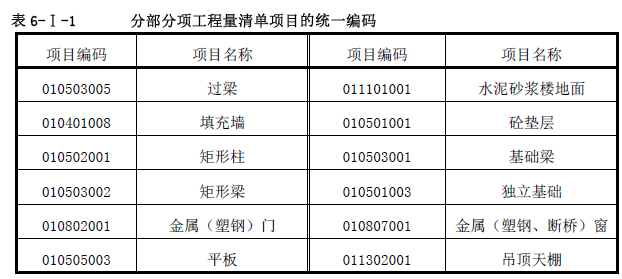

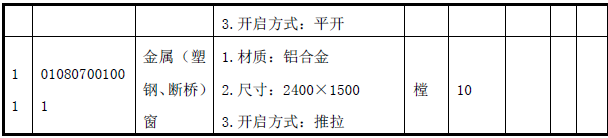

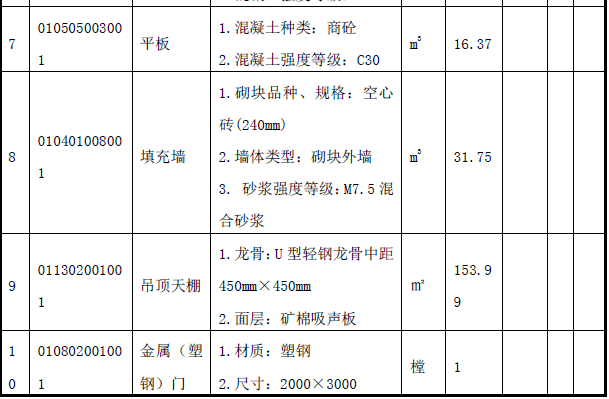

问题： 1.依据《房屋建筑与装饰工程计量规范》（GB500854-2013）的要求计算建筑物首层框架梁、填充墙、门窗、独立基础模板（17 个）的工程量。将计算过程及结果填入答题纸相应位置。 2.假定砼垫层工程量6.8 m3、独立基础28.83 m3、基础梁11.95 m3、首层柱8.16 m3、现浇楼板16.37m3、天棚153.99 ㎡,依据《房屋建筑与装饰工程计量规范》和《建设工程工程量清单计价规范》（GB50500-2013）编制砼垫层、独立基础、基础梁、以及首层柱、框架梁、过梁、现浇楼板、填充墙、天棚、门窗的分部分项工程量清单，分部分项工程的统一编码见表6-Ⅰ-1。

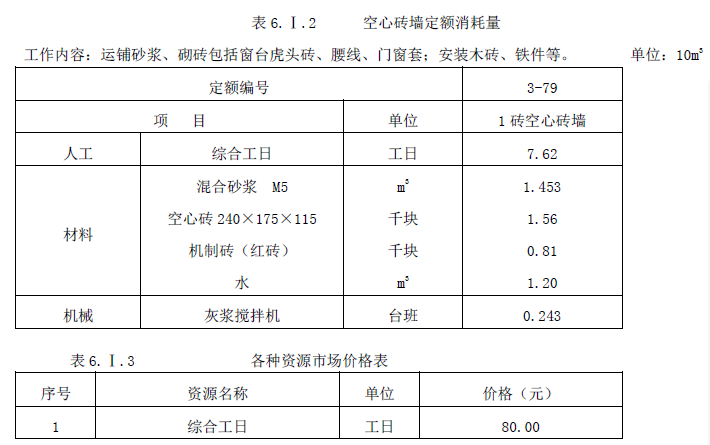

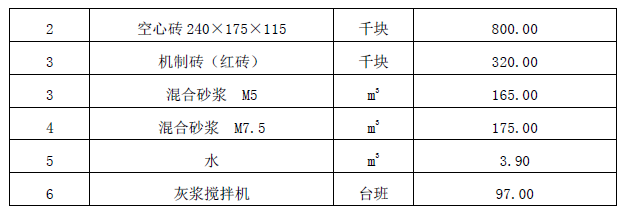

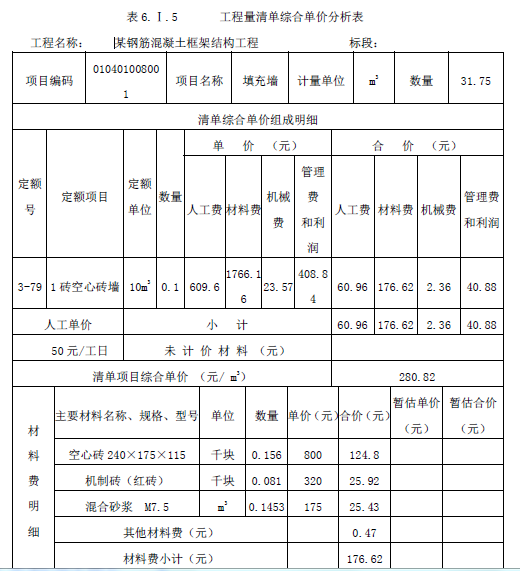

3．根据表6.Ⅰ.2 空心砖墙定额消耗量、表6.Ⅰ.3 各种资源市场价格和管理费、利润及风险费率标准（管理费费率为人、材、机费用之和的12%，利润及风险费率为人、材、机、管理费用之和的4.5%。），编制填充墙的工程量清单综合单价分析表，见表6.Ⅰ.5。

选项

答案

解析 Ⅰ土建工程问题1： (1)框架梁： 0.3*0.6*(4.8－0.4)[A 轴] ＋0.3*0.6*(19.2－0.4*4)*3[BCD 轴] ＋0.3*0.6*(7.2－0.4*2)*3[①②③轴] ＋0.3*0.6*(10.8－0.4*3)*2[④⑤轴] =17.21m3 (2)填充墙：扣过梁：0.24*0.18*(2.4＋0.25*2)*10=1.25 m3 扣M：2*3*0.24=1.44 m3 扣C：2.4*1.5*0.24*10=8.64 m3 墙高：3.6＋0.3－0.6=3.3m 墙长：(4.8－0.4)*8＋(3.6－0.4)*6=54.4m V=54.4*3.3*0.24－1.44[M]－8.64[C]－1.25[过梁]=31.75 m3 (3)门窗： M：1 樘或6 ㎡； C：10 樘或36 ㎡。 (4)17 个独立基础模板： (1.8*4*0.4＋1*4*0.4)*17=76.16 ㎡问题2：
